يُعد نظام التأريض أحد الأنظمة الكهربائية الأساسية التي قد يغفل عنها العديد من الناس، على الرغم من أهميته الكبيرة في حماية الأشخاص والممتلكات. فهو ببساطة المسار الآمن الذي يتبعه التيار الكهربائي الزائد أو المتسرب للانتقال إلى الأرض، بدلاً من أن يمر عبر جسم الإنسان أو يتسبب في حدوث شرارة قد تؤدي إلى اندلاع حريق.
نظراً لأن نظام التأريض يتكون من عدة مكونات مترابطة تعمل بتناغم كجزء من درع شامل، فإن التعرف على كل عنصر بمفرده يُعد أمرًا ضروريًا لأصحاب المنازل والمنشآت للتأكد من كفاءة النظام وسلامته. كما أنه يمكنهم من اكتشاف أي مشاكل محتملة قبل أن تتطور إلى حوادث خطيرة. وفي هذا السياق، تبرز أهمية الاستعانة بخبرات شركة الإصلاح، المتخصصة في فحص المباني والفلل والمقاولات العامة، حيث يقوم فريقها المتمرس بتحديد الإصلاحات اللازمة لمكونات نظام التأريض وضمان تنفيذها وفق أعلى معايير السلامة.
في هذا المقال، سنتناول بشكل دقيق مكونات نظام التأريض للحماية من الحرائق، ووظيفة كل جزء منها، وكيف تتكامل هذه الأجزاء فيما بينها لتوفير حماية فعالة.
لماذا يجب معرفة مكونات نظام التأريض؟
عندما نتحدث عن مكونات نظام التأريض للحماية من الحرائق، فإننا نناقش جانبًا حيويًا ضروري للأمان في حياتنا اليومية. العديد من الحرائق التي تحدث في المنازل والمشاريع التجارية تنجم عن تسرب كهربائي دون وجود مسار آمن للتخلص منها، مما يؤدي إلى ارتفاع درجة الحرارة أو ظهور شرارة كهربائية تثير المواد القابلة للاشتعال القريبة.
فهم مكونات هذا النظام ليس أمرًا يهم الفنيين والمهندسين فقط، بل يجب أن يكون أيضًا من أولويات أصحاب المنازل وأصحاب المنشآت. الإلمام بوجود قطب تأريض سليم، وموصلات غير متهالكة، ونقاط ربط محكمة يمكن أن يساعد مالك العقار في طرح الأسئلة المناسبة خلال الفحوصات الدورية، ورصد أي علامات تحذيرية مبكرة، للتواصل مع خبراء في الوقت المناسب بدلاً من انتظار حدوث الكارثة.

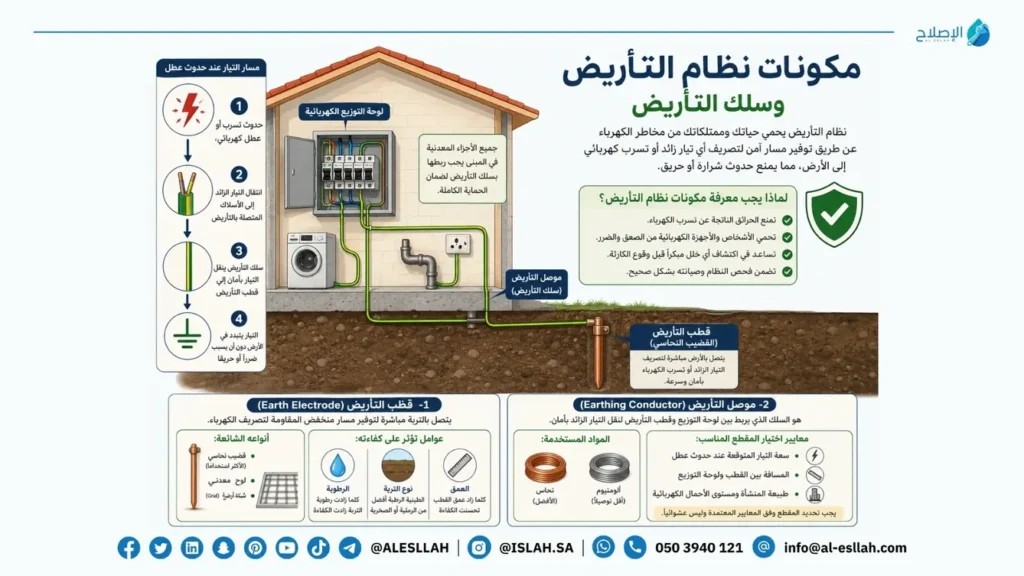

المكون الأول: قطب التأريض (Earth Electrode)
تعريفه ووظيفته الأساسية
قطب التأريض هو الجزء الذي يتصل بالتربة مباشرة، مما يجعله نقطة التقاء بين النظام الكهربائي والأرض. مهمته الرئيسية هي تقديم مسار ذي مقاومة منخفضة يسمح بتصريف أي تيار زائد أو تسرب كهربائي إلى الأرض بطريقة آمنة وسريعة.
أنواعه الشائعة
- القضيب النحاسي (Copper Rod): يُعتبر الخيار الأكثر استخدامًا، حيث يتم دفنه رأسيًا في التربة، ويتميز بقدرة عالية على التوصيل ومقاومة للتآكل.
- اللوح المعدني (Earth Plate): يُستخدم في بعض المنشآت التي تتمتع بتربة صخرية أو ضحلة، ويتم دفنه بشكل أفقي على عمق مناسب.
- الشبكة الأرضية (Grid/Mesh): تُستخدم في المحطات الكهربائية الكبيرة والمنشآت الصناعية، وهي تتكون من شبكة من الموصلات المدفونة التي تغطي مساحة واسعة لضمان توزيع التيار وتقليل المقاومة الخاصة بالتأريض.
العوامل المؤثرة على كفاءته
إن كفاءة قطب التأريض ليست ثابتة وتتأثر بعدة عوامل رئيسية، منها:
- نوع التربة: تُعد التربة الطينية الرطبة أفضل في توصيل الكهرباء مقارنة بالتربة الرملية أو الصخرية الجافة.
- الرطوبة: تؤدي انخفاض رطوبة التربة إلى زيادة مقاومتها، مما يضعف كفاءة تصريف التيار، وهذا يفسر تراجع أدائية بعض أنظمة التأريض في المناطق القاحلة.
- العمق: عند دفن القطب بعمق أكبر، تزداد فرصة وصوله إلى مناطق من التربة أكثر رطوبة وثباتًا، وبالتالي تتحسن كفاءته.
المكون الثاني: موصل التأريض (Earthing Conductor)
تعريفه ودوره
يعتبر موصل التأريض العنصر الرابط بين قطب التأريض ولوحة التوزيع الكهربائية. تتمثل مهمته في توجيه أي تيار زائد أو تسرب ناتج عن التوصيلات داخل المبنى إلى قطب التأريض المدفون في الأرض. في حال غياب هذا الموصل، سيظل قطب التأريض معزولًا عن النظام الكهربائي، مما يؤدي إلى فقدان فعاليته.
المواد المستخدمة ومعايير اختيار المقطع
النحاس هو الخيار السائد نظرًا لقدرته على التوصيل العالي ومقاومته الممتازة للتآكل. كما يُستخدم الألومنيوم في بعض التطبيقات نظرًا لتكلفته المنخفضة وتوفره، لكن يجب مراعاة أن موصلية الألومنيوم أقل من النحاس ولذا يتطلب مقطعًا أكبر لتحقيق نفس الفاعلية.
يعتمد اختيار مقطع الموصل الصحيح على مجموعة من العوامل، منها سعة التيار المتوقعة عند حدوث عطل، المسافة بين القطب ولوحة التوزيع، طبيعة المنشأة ومستوى الأحمال الكهربائية فيه. يجب أن يتم تحديد المقطع بدقة وفقًا للمعايير المعتمدة وليس بشكل عشوائي.
أهمية سلامة التوصيلات
يمكن أن يفقد موصل التأريض فعاليته بالكامل إذا تعرض للتآكل أو الصدأ أو كان هناك ضعفا في نقاط التوصيل، حتى ولو تم اختياره وتحديد مقطعه بشكل صحيح في البداية. بالتالي، فإن الفحص المنتظم لحالة الموصل ونقاط اتصاله لديه يُعَدّ ضرورة بنفس أهمية الاختيار السليم له منذ البداية.
المكون الثالث: نقطة الربط الرئيسية (Main Earthing Terminal)
تعتبر نقطة الربط الأساسية محطة مركزية حيث تلتقي كافة موصلات التأريض القادمة من مختلف أجزاء المبنى، بما في ذلك تلك المتعلقة بالأجهزة الكهربائية، والأجزاء المعدنية، وأنظمة الحماية الأخرى، قبل أن ترتبط بموصل التأريض الرئيسي الذي يذهب نحو القطب الأرضي.
هذه النقطة تحمل أهمية كبيرة لأنها تمثل الموقع الأساسي لفحص وصيانة النظام بالكامل، حيث يمكن من خلالها حساب مقاومة التأريض والتحقق من جودة الاتصال دون الحاجة إلى فحص كل موصل بشكل فردي. وبفضل موقعها داخل لوحة توزيع الكهرباء، يستطيع الفني الوصول إليها بسهولة، مما يضمن أن جميع الدوائر الكهربائية في المبنى متصلة بمرجع أرضي موحد، مما يمنع وجود فروق جهد خطيرة بين أجزاء المنشأة المختلفة.
المكون الرابع: لوحة التوزيع والقواطع، حين يلتقي التأريض بالحماية الذكية
تعتبر لوحة التوزيع نقطة التحكم الأساسية في النظام الكهربائي لأي منشأة، حيث تنطلق منها الدوائر الكهربائية المختلفة، وهي تضم أيضاً نقطة نقطة الربط الرئيسية لنظام التأريض. توجد علاقة وثيقة تتسم بالتكامل بين نظام التأريض وقواطع الحماية: فبينما يمنح التأريض المسار الآمن لتصريف التيار الزائد، تقوم القواطع بواجب قطع التيار في اللحظة التي يتم فيها اكتشاف أي عطل.
واحدة من أبرز عناصر الأمان في هذا المجال هي قواطع التسرب الأرضي، والمعروفة باسم RCD أو RCCB. تتولى هذه الأجهزة مراقبة التوازن المستمر بين التيار المتدفق إلى الدائرة والتيار الخارج منها. في حال اكتشاف أي اختلاف، حتى وإن كان طفيفًا، مما يدل على حدوث تسرب للتيار عبر مسار غير مقصود ، مثل جسم إنسان أو معدن، يتم فصل الدائرة في غضون لحظات قصيرة. إن وجود نظام تأريض موثوق يسهم في تعزيز دقة وكفاءة عمل هذه القواطع، إذ يمكن للتيار المتسرب أن يجد مسارًا واضحًا إلى الأرض مما يساعد القاطع على رصده بسهولة.
المكون الخامس: موصلات الربط التساوي (Equipotential Bonding Conductors)
تعريفها ووظيفتها
موصلات الربط التساوي هي موصلات إضافية تربط بين الأجزاء المعدنية المختلفة في المبنى، مثل مواسير المياه، وأنابيب الغاز، والهياكل المعدنية، بالإضافة إلى أجهزة التكييف، حيث تربط جميعها بنقطة الربط المركزية لنظام التأريض.
دورها في منع فروق الجهد الخطرة
عند حدوث خلل كهربائي، قد تزداد جهود بعض الأجزاء المعدنية بشكل غير متساوي، مما يؤدي إلى ظهور فرق جهد مقلق بين سطحين معدنيين يمكن أن يلمسهما شخص في نفس الوقت، مثل صنبور الماء وجسم جهاز كهربائي. تضمن موصلات الربط التساوي بقاء جميع هذه الأسطح عند لجهد نفسه تقريبًا، مما يساهم في منع تدفق تيار كهربائي خطير عبر جسم الإنسان في حال تم لمسه لأسطح متعددة في الوقت ذاته.

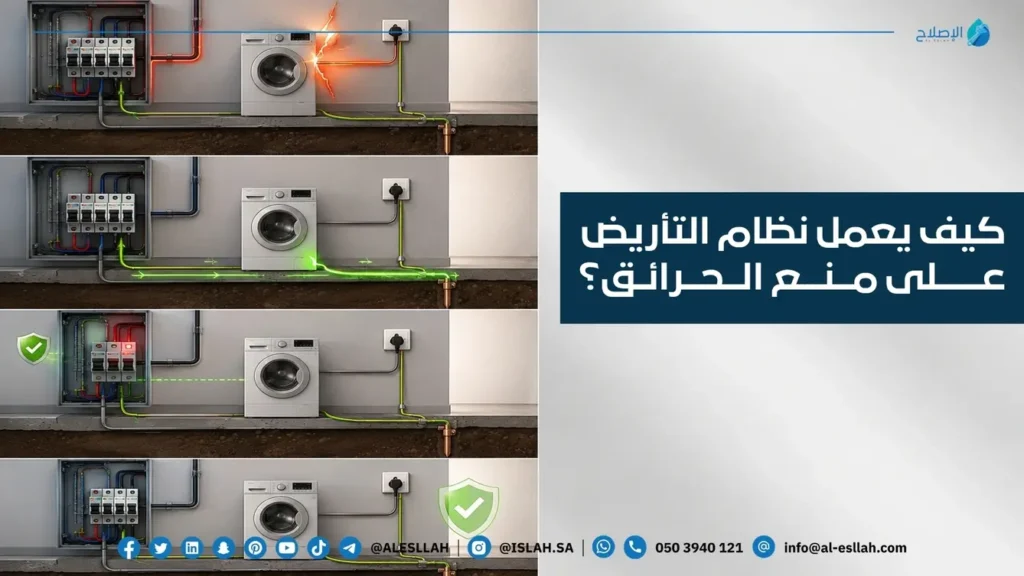

كيف تعمل هذه المكونات معاً لمنع الحرائق؟
لفهم القيمة الحقيقية لمكونات نظام التأريض للحماية من الحرائق، من المفيد مراقبة كيفية عمل النظام عند حدوث عطل كهربائي فعلي، مثل حدوث قصر أو تسرب تيار نتيجة تلف عزل سلك ما.
- يبدأ الأمر بتسرب التيار من السلك المتآكل إلى جزء معدني قريب، كهيكل جهاز أو ماسورة معدنية.
- بفضل موصلات الربط التساوي، لا يتكون فرق جهد خطير بين هذا الجزء والأجزاء المعدنية المحيطة بها .
- يتجه التيار المتسرب عبر موصل التأريض إلى نقطة الربط الأساسية، ومن ثم إلى قطب التأريض المدفون في الأرض.
- في الوقت نفسه، يرصد قاطع التسرب الأرضي (RCD) الفرق في التيار الناتج عن هذا المسار غير الطبيعي، مما يؤدي إلى قطع الدائرة بشكل فوري قبل تراكم الحرارة أو اندلاع شرارة.
بهذا التسلسل، يتم تفريغ التيار الزائد بأمان إلى الأرض ومنع تولّد الحرارة الزائدة أو الشرارة الكهربائية التي تُعد السبب المباشر في نسبة كبيرة من حرائق المباني، سواء السكنية أو التجارية.
معايير اختيار مكونات نظام تأريض عالي الجودة
- عند اختيار مكونات نظام التأريض، يجب مراعاة عدة معايير فنية أساسية:
- ضرورة الالتزام بالمواصفات القياسية المعترف بها سواء محليًا أو دوليًا فيما يخص مقاطع الموصلات وأطوال أقطاب التأريض وعمق دفنها.
- الاختيار مواد تمتاز بمقاومة عالية للتآكل والصدأ، وخصوصًا في الأماكن ذات الرطوبة العالية أو التربة الملحية.
- التأكد من أن المقاومة الإجمالية للتأريض للنظام تتوافق مع الحدود المسموح بها، والتي يتم قياسها باستخدام أجهزة متخصصة.
- الاعتماد على جهات وفنيين مؤهلين لتصميم النظام وتركيبه، بدلًا من الحلول الارتجالية غير المدروسة هندسيًا، وهو ما توفره شركة الإصلاح من خلال فريقها المتخصص الذي يضمن تنفيذًا سليمًا ومطابقًا لمعايير السلامة المعتمدة.
أخطاء شائعة في تركيب مكونات نظام التأريض
توجد مجموعة من الأخطاء الشائعة التي تتكرر في العديد من المنشآت، مما يؤدي إلى تقليل فاعلية النظام بشكل ملحوظ:
- استخدام مواد غير مناسبة أو مقاطع غير كافية: مثل موصلات ذات مقطع أصغر من المطلوب، مما يؤثر على قدرتها على تحمل التيار الزائد في حالة حدوث عطل.
- تجاهل الفحص المنتظم لنقاط الاتصال: فارتخاء التوصيلات أو تآكلها مع مرور الزمن قد يُضعف فعالية النظام حتى مع بقاء مظهره سليماً.
- عدم توفر ربط تساوي جهد كافٍ: ويعد هذا خطأ شائعاً بشكل خاص في المباني القديمة أو خلال التوسعات غير المدروسة، حيث تُترك بضع الأجزاء المعدنية دون الربط بنظام التأريض، مما ينشئ نقاط خطر محتملة.
ونظراً لأن هذه الأخطاء قد تكون غير مرئية للعين، فإن اكتشافها يحتاج إلى خبرة فنية متخصصة وأدوات فحص دقيقة. هنا يتجلى دور شركة الإصلاح التي يقوم فريق مهندسيها المؤهلين عملية فحص شامل لنظام التأريض، واكتشاف أي من هذه الأخطاء قبل أن تصبح تهديداً حقيقياً، مع تقديم الحلول اللازمة لمعالجتها.
نصائح للصيانة الدورية لكل مكون
تعتبر المحافظة على فعالية نظام التأريض مسؤولية دائمة وليست مجرد خطوة تُنفذ عند التركيب. ومن بين التوصيات المهمة:
جدول زمني مقترح للفحص:
– يُنصح بإجراء فحص بصري لنقاط الاتصال والموصلات الظاهرة كل ستة أشهر.
– من الضروري قياس مقاومة التأريض بواسطة جهاز متخصص مرة على الأقل سنوياً.
– يجب القيام بفحص شامل للنظام بأكمله، بما في ذلك القطب والموصلات ونقاط الربط ، كل سنتين إلى ثلاث سنوات أو بعد حدوث كارثة طبيعية مثل الفيضانات أو الزلازل.
علامات تدل على تلف أحد المكونات:
– قد يظهر صدأ أو تآكل ملحوظ على الموصلات أو نقاط التوصيل.
– رصد زيادة غير مفسرة في قياس مقاومة التأريض.
– مواجهة مشاكل متكررة في عمل القواطع، بما في ذلك تكرار انقطاعها أو عدم استقرارها بدون سبب واضح.
– الإحساس بلسعات كهربائية خفيفة عند لمس بعض الأجهزة أو الأسطح المعدنية.
في حال ملاحظة أي من هذه العلامات، أو حتى للاطمئنان الدوري، يمكن الاستعانة بمهندسي شركة الإصلاح لتقديم الاستشارة اللازمة حول الصيانة والفحص، وتحديد الإجراء الأنسب للحفاظ على سلامة النظام وفعاليته.
دور الذكاء الاصطناعي في تعزيز كفاءة أنظمة التأريض
أصبح الذكاء الاصطناعي عنصرًا محوريًا في تحسين أنظمة الفحص والصيانة الكهربائية، بما في ذلك أنظمة التأريض. من خلال استخدام مستشعرات متصلة، يمكن إجراء مراقبة مستمرة لمستويات مقاومة التأريض، بدلاً من الاعتماد فقط على الفحوصات اليدوية الدورية، حيث يتم إرسال تنبيهات فورية إذا تم تجاوز الحدود الآمنة.
أيضاً، يتم توظيف تقنيات تحليل البيانات لإجراء تنبؤات بشأن أعطال الموصلات ونقاط الربط قبل حدوثها عبر مراقبة أنماط التغير في القراءات مع الوقت، مما يتيح لفريق الصيانة اتخاذ إجراءات وقائية بدلاً من الانتظار حتى يحدث العطل الفعلي. يمثل هذا الاتجاه نحو الصيانة التنبؤية المدعومة بالذكاء الاصطناعي تحسنًا كبيرًا في مستويات الأمان الكهربائية، ويسهم بشكل كبير في تقليل مخاطر الحرائق الناتجة عن أعطال التأريض غير المرصودة.
ومن هذا المنطلق، تحرص شركة الإصلاح على توظيف هذه التقنيات الحديثة ضمن خدماتها، من خلال الاستعانة بأدوات الذكاء الاصطناعي لتحليل نتائج الفحوصات والتعرف على أي علامات غير طبيعية في وقت مبكر، مما يعزز دقة التشخيص ويمنح العملاء مستوى أعلى من الاطمئنان بشأن سلامة منشآتهم.
الخاتمة
يتضح من المعلومات السابقة أن مكونات نظام التأريض للحماية من الحرائق ليست أجزاء مستقلة، بل تشكل نظامًا واحدًا يعمل كل جزء فيه بتناغم لتحقيق الغاية الأساسية. بدءًا من قطب التأريض الذي يلامس الأرض، مرورًا بالموصلات التي تنقل التيار، وصولًا إلى نقطة الربط الرئيسية التي تجمع الشبكة، حيث تسهم قواطع الحماية وموصلات الربط التساوي كل منها في بناء هذا الخط الدفاعي بشكل فعال.
وإذا كنتم ترغبون في التأكد من سلامة نظام التأريض في منزلكم أو منشأتكم، أو تحتاجون إلى فحص هندسي دقيق بأيدٍ متخصصة، فإن شركة الإصلاح جاهزة لخدمتكم.
لا تنتظروا حتى وقوع المشكلة! تواصلوا معنا اليوم لحجز موعد فحص شامل لنظام التأريض في منزلكم أو منشأتكم، واطمئنوا على سلامة من تحبون بأيدي فريق هندسي متخصص وخبرة تثقون بها.
تواصل معنا
للاستفسار أو حجز موعد فحص هندسي، تواصل مع شركة الإصلاح عبر:
- الهاتف:
050 3940121
- واتساب:
+966 58 231 3722
- الموقع الإلكتروني: https://al-esllah.com
- البريد الإلكتروني: info@al-esllah.com
تابعونا عبر منصات التواصل الاجتماعي لأحدث النصائح الهندسية وأعمال الفحص:
- تويتر: https://x.com/detectleaksnow
- إنستغرام: https://www.instagram.com/islah.sa/
- فيسبوك: https://www.facebook.com/share/1HFv6Sigvj/
- سناب شات: https://www.snapchat.com/@alesllah
الأسئلة الشائعة
١. ما هو نظام التأريض ولماذا هو مهم؟
هو نظام يوفر مسارًا آمنًا لتصريف التيار الكهربائي الزائد أو المتسرب إلى الأرض، ويحمي من الصعق الكهربائي والحرائق الناتجة عن الأعطال الكهربائية.
٢. ما هي أهم مكونات نظام التأريض للحماية من الحرائق؟
تشمل قطب التأريض، و موصل التأريض، ونقطة الربط الرئيسية، ولوحة التوزيع وقواطع الحماية، وموصلات الربط التساوي.
٣. ما الفرق بين موصل التأريض وقطب التأريض؟
قطب التأريض هو الجزء المدفون في التربة ويلامسها مباشرة، بينما موصل التأريض هو السلك الذي ينقل التيار من داخل المبنى إلى هذا القطب.
٤. كم مرة يجب فحص نظام التأريض؟
يُنصح بفحص بصري كل ٦ أشهر، وقياس مقاومة التأريض سنويًا، وفحص شامل كل ٢-٣ سنوات أو بعد أي حدث طبيعي استثنائي.
٥. ما هي علامات تلف نظام التأريض؟
من أبرزها الصدأ الظاهر على الموصلات، وارتفاع مقاومة التأريض عند القياس، وتكرار سقوط القواطع، والشعور بلسعات كهربائية عند لمس الأجهزة.
٦. هل يمكن لنظام التأريض وحده منع الحرائق؟
نظام التأريض عنصر أساسي في الوقاية من الحرائق، لكنه يعمل بالتكامل مع قواطع الحماية (RCD/RCCB) وسلامة التمديدات الكهربائية بشكل عام.
٧. من يستطيع تركيب أو فحص نظام التأريض؟
يجب أن يتم التركيب والفحص على يد فنيين ومهندسين مختصين، مثل فريق شركة الإصلاح، لضمان مطابقة النظام للمواصفات القياسية.
